دانستنی های شگفت انگیز درباره فناوری ضد ذوب موتورهای جت

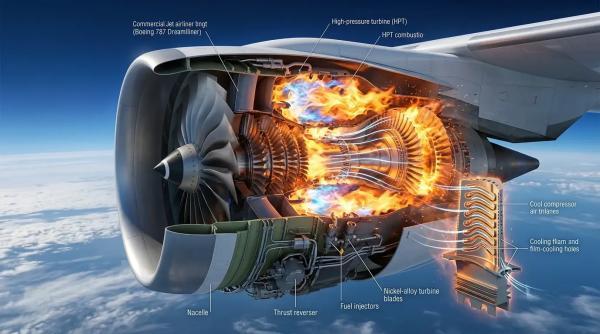

به گزارش آیان کتاب، وقتی سوار بر یک هواپیمای مسافربری در ارتفاع 30 هزار پایی پرواز می کنید، در فاصله ای نه چندان دور از صندلی شما، قطعات فلزی توربین در جریانی از آتش غوطه ور هستند که دمای آن صدها درجه از نقطه ذوب خود فلز بالاتر است. این یک تناقض علمی است که در نگاه اول غیرممکن به نظر می رسد؛ گویی بخواهید یخی را در میان شعله های آتش نگه دارید بدون آنکه قطره ای از آن ذوب گردد. مهندسی هوافضا با استفاده از نبوغ متالورژی و فیزیک سیالات، مرزهای تحمل ماده را جابجا نموده استدر این مقاله به آنالیز رازهایی می پردازیم که اجازه می دهند غول های آهنی آسمان در قلب یک جهنم خودساخته، سال ها بدون آسیب به فعالیت خود ادامه دهند.
01
قانون کارنو و اجبار برای داغ شدن
بسیاری تصور می نمایند که مهندسان برای نمایش قدرت، موتورها را تا این حد داغ می سازند؛ اما حقیقت در یک قانون فیزیکی به نام بازده حرارتی کارنو (Carnot efficiency) نهفته است. سادی کارنو (Sadi Carnot) در قرن نوزدهم ثابت کرد که بازده یک موتور حرارتی مستقیماً با اختلاف دمای منبع گرم و منبع سرد رابطه دارد. در دنیای هوانوردی، سوخت گران قیمت ترین بخش هزینه ها است. برای اینکه بتوانیم بیشترین انرژی را از هر قطره سوخت بیرون بکشیم، مجبوریم دمای محفظه احتراق را به بالاترین حد ممکن برسانیم. اگر دما را در سطح 1000 درجه نگه می داشتیم، هواپیماها برای یک سفر ساده بین المللی به مخازن سوختی چندین برابر بزرگ تر احتیاج داشتند و بلیط هواپیما به کالایی فوق لوکس تبدیل می شد. در واقع، این احتیاج مالی و محیط زیستی بود که مهندسان را وادار کرد تا با عبور از نقطه ذوب فلزات، راهی برای بقا در دمای 1600 درجه سانتی گراد پیدا نمایند.
02
درس های تلخ تاریخ؛ از موتورهای یک بار مصرف تا جتهای مدرن
در دوران جنگ جهانی دوم، اولین هواپیماهای جت مانند ام ئی 262 (Me 262) آلمان نازی، از تکنولوژی های ابتدایی استفاده می کردند. موتورهای آن ها به علت نبود آلیاژهای پیشرفته، تنها پس از 10 تا 25 ساعت پرواز احتیاج به تعویض کامل داشتند. فلزات در آن موقع تحت پدیده خزش (Creep) تغییر شکل می دادند و پره های توربین در حین چرخش کِش می آمدند تا اینکه به بدنه موتور برخورد نموده و منفجر می شدند. فرانک ویتل (Frank Whittle)، مخترع بریتانیایی موتور جت، سال ها وقت صرف کرد تا فقط بفهمد چگونه می توان فلزی ساخت که زیر فشار و گرما شبیه موم نرم نگردد. امروزه موتورهای جت مدرن می توانند بیش از 25 هزار ساعت بدون احتیاج به تعمیر اساسی کار نمایند. این جهش بزرگ مدیون تکامل علم متالورژی است که از فولادهای ساده به سمت سوپرآلیاژهای پیچیده حرکت کرد؛ جایی که هر میلی متر از فلز، داستانی از شکست ها و پیروزی های تاریخ هوانوردی را در دل خود دارد.
03
لگوهای اتمی؛ فاز گاما پرایم و معجزه نیکل
قلب تپنده موتورهای جت از سوپرآلیاژهای پایه نیکل (Nickel-based superalloys) ساخته شده است. این مواد دارای یک ویژگی جادویی هستند که در کمتر ماده ای در طبیعت دیده می گردد: آن ها با گرم تر شدن، مستحکم تر می شوند. در سطح میکروسکوپی، مهندسان ساختاری به نام فاز گاما پرایم (Gamma prime phase) را درون نیکل ایجاد می نمایند. این فاز شامل مکعب های بسیار ریزی از اتم های آلومینیوم و تیتانیوم است که در میان اتم های نیکل پراکنده شده اند. هنگامی که گرما می خواهد باعث لغزش لایه های اتمی روی هم گردد (پدیده خزش)، این مکعب ها مانند دژهای نظامی عمل نموده و راه حرکت اتم ها را سد می نمایند. این آرایش دقیق اتمی باعث می گردد که پره توربین در دمای 1000 درجه سانتی گراد، همچنان سختی و صلبیت خود را حفظ کند. افزودن عنصری نادر به نام رنیوم (Rhenium) که نقطه ذوب بسیار بالایی دارد، این دژهای اتمی را بیش از پیش تقویت می نماید تا فلز در برابر فشار خردنماینده گریز از مرکز تسلیم نگردد.
04
ریخته گری تک بلور؛ حذف مرزهای شنماینده
در فلزات معمولی، میلیون ها کریستال کوچک در کنار هم قرار دارند و مرز بین این کریستال ها (Grain boundaries) ضعیف ترین نقطه فلز است. در دمای بالای موتور جت، این مرزها از هم جدا می شوند. برای حل این مشکل، مهندسان از روشی خیره نماینده به نام ریخته گری تک بلور (Single-crystal casting) استفاده می نمایند. در این فرآیند، کل پره توربین که تحت فشار 20 تن نیروی کششی است، تنها از یک کریستال واحد و پیوسته ساخته می گردد. برای دستیابی به این ساختار، فلز مذاب از یک فیلتر مارپیچ به نام دم خوکی (Pigtail) عبور داده می گردد. این مارپیچ به گونه ای طراحی شده که تنها به یک کریستال با جهت گیری اتمی بی نقص اجازه عبور می دهد و بقیه را متوقف می نماید. نتیجه کار، قطعه ای است که هیچ درز یا مرز میکروسکوپی ندارد. این تک بلور بودن باعث می گردد که پره توربین به جای یک قطعه صنعتی، بیشتر شبیه به یک جواهر گران بها و فوق العاده مستحکم باشد که در برابر اکسیداسیون و گسیختگی در دمای بالا مصونیت دارد.
05
نسبت کنارگذر؛ غولی که هم می راند و هم خنک می نماید
بسیاری فکر می نمایند تمام هوایی که وارد موتور جت می گردد، می سوزد؛ اما در موتورهای مدرن توربوفن (Turbofan)، بخش اعظم هوا (بیش از 90 درصد) هرگز وارد بخش احتراق نمی گردد. این مفهوم که به آن نسبت کنارگذر (Bypass ratio) می گویند، یکی از کلیدی ترین رازهای کارایی موتور است. فن بزرگ جلوی موتور، حجم بزرگی از هوای سرد را به اطراف هسته مرکزی می فرستد. این توده هوای سرد نه تنها بخش عمده نیروی رانش (Thrust) را فراوری می نماید، بلکه مانند یک غلاف محافظ، هسته داغ موتور را در بر می گیرد و از انتقال حرارت بیش از حد به بدنه و بال هواپیما جلوگیری می نماید. در واقع، موتورهای جت امروزی بیشتر شبیه فن های غول پیکری هستند که یک کوره کوچک در مرکز خود دارند تا انرژی لازم برای چرخاندن فن را فراهم کند. این تفکیک جریان هوا باعث شده است که صدای موتورها به شدت کاهش یافته و بازدهی آن ها به سطحی برسد که پروازهای قاره پیما با هزینه ای معقول امکان پذیر گردد.
06
سوراخ کاری لیزری؛ ایجاد یک لایه محافظ از هیچ
یکی از هوشمندانه ترین روش ها برای جلوگیری از ذوب شدن پره های توربین، تکنیک خنک کاری فیلمی (Film Cooling) است. بر روی سطح هر پره، هزاران سوراخ میکروسکوپی وجود دارد که با دقت لیزری ایجاد شده اند. هوای خنک تری که از مراحل فشرده سازی موتور می آید، از داخل پره به این سوراخ ها تزریق می گردد. این هوا به جای سوختن، مانند یک پتوی سرد روی سطح فلز پخش می گردد و مانع از تماس مستقیم شعله های 1600 درجه ای با بدنه فلزی می گردد. در واقع، فلز در میانه ای از آتش، در لایه ای از هوای خنک تر غوطه ور است. بدون این سوراخ های میکروسکوپی که قطر بعضی از آن ها کمتر از تار موی انسان است، پره های توربین در کمتر از چند ثانیه مانند پلاستیک تغییر شکل می دادند.
07
پوشش های سد حرارتی (TBC)؛ زره سرامیکی
مهندسان بر روی سوپرآلیاژها، لایه ای از سرامیک های پیشرفته (مانند زیرکونیای پایدار شده با ایتریا) اسپری می نمایند. این لایه که به آن Thermal Barrier Coating می گویند، رسانایی حرارتی بسیار پایینی دارد. جالب است بدانید ضخامت این لایه تنها به مقدار چند برگه کاغذ است، اما می تواند اختلاف دمایی تا 300 درجه سانتی گراد ایجاد کند. یعنی در حالی که دمای بیرون پره 1600 درجه است، بدنه فلزی زیر این زره سرامیکی تنها 1300 درجه را حس می نماید. چالش بزرگ مهندسی در اینجا، چسباندن سرامیک به فلز است؛ زیرا فلز و سرامیک با سرعت های متفاوتی منبسط می شوند. حل این معما، یکی از گران قیمت ترین اسرار تجاری شرکت هایی مثل جنرال الکتریک و رولز-رویس است.
08
تهدید CMAS؛ وقتی غبار تبدیل به شیشه می گردد
بزرگترین دشمن موتورهای جت مدرن، شن و غبار آتشفشانی است. این ذرات که حاوی کلسیم، منیزیم، آلومینیوم و سیلیسیم (موسوم به CMAS) هستند، وقتی وارد موتور می شوند، در دمای بالای احتراق ذوب شده و به شیشه مایع تبدیل می شوند. این شیشه مذاب، سوراخ های خنک کاری لیزری را مسدود نموده و پوشش سرامیکی را حل می نماید. این پدیده دقیقاً همان علتی است که در زمان فوران آتشفشان ها، تمام پروازها لغو می شوند. مهندسان امروزه در حال توسعه پوشش های هوشمندی هستند که با ذرات CMAS واکنش داده و آن ها را قبل از ورود به منافذ، منجمد و بی اثر می نمایند؛ نبردی دائمی بین تکنولوژی و ذرات میکروسکوپی طبیعت.
09
کامپوزیت های ماتریکس سرامیکی (CMC)؛ عبور از عصر فلز
آینده موتورهای جت در حال فاصله گرفتن از فلزات است. نسل نو مواد با نام CMC شناخته می شوند. این مواد از فیبرهای سرامیکی ساخته شده اند که در یک ماتریکس سرامیکی قرار دارند. آن ها سبک تر از سوپرآلیاژها هستند و می توانند دماهایی را تحمل نمایند که حتی برترین آلیاژهای نیکل در آن ذوب می شوند. استفاده از CMC به معنای احتیاج کمتر به هوای خنک نماینده است که مستقیماً منجر به کاهش خیره نماینده مصرف سوخت می گردد. موتور LEAP که در هواپیماهای نو به کار می رود، اولین قدم های جدی را در استفاده از این مواد برداشته است تا مرز دمایی را از 1600 درجه نیز فراتر ببرد.
10
همزاد دیجیتال؛ پیش بینی ذوب قبل از وقوع
امروزه هر موتور جت دارای یک همزاد دیجیتال (Digital Twin) در مرکز داده های شرکت سازنده است. هزاران سنسور در هر ثانیه اطلاعات دما، فشار و لرزش را مخابره می نمایند. هوش مصنوعی با تحلیل این داده ها، می تواند تشخیص دهد که آیا یکی از پره ها در معرض آسیب حرارتی قرار گرفته است یا خیر. پیش از آنکه خلبان یا تکنسین متوجه گردد، سیستم پیش بینی می نماید که فلان قطعه به علت فرسایش حرارتی احتیاج به تعویض دارد. این پایش لحظه ای، مکمل تمام تکنولوژی های متالورژیکی است تا امنیت پرواز در لبه پرتگاه ذوب شدن تضمین گردد.
نتیجه گیری: سمفونی نبرد با گرما
موتور جت تنها یک ماشین نیست؛ بلکه نمایشگاهی از توانمندی بشر در غلبه بر محدودیت های ماده است. از آرایش اتمی در سوپرآلیاژهای تک بلور گرفته تا زره های سرامیکی و سوراخ های میکروسکوپی، هر بخش از این تکنولوژی با هدف رام کردن دمای جهنمی 1600 درجه طراحی شده است. این کوشش مداوم نه تنها پروازها را ایمن تر نموده، بلکه با بهینه سازی مصرف سوخت، گامی بزرگ در جهت حفظ محیط زیست و دسترسی همگانی به سفرهای هوایی برداشته است.
امیدواریم این سفر به قلب آتشین موتورهای جت برای شما مجذوب کننده بوده باشد.
