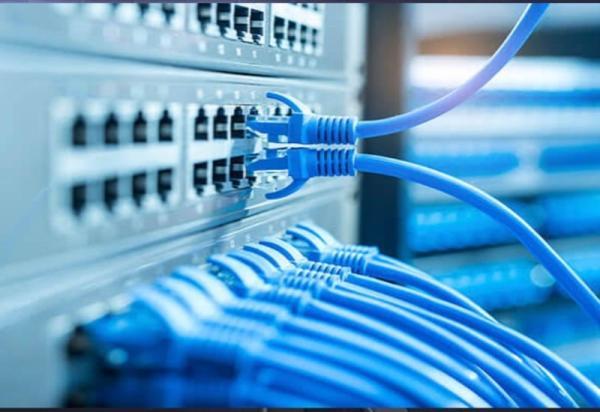

مشخصات کابل شبکه خوب [8 ویژگی - آیان کتاب

کابل شبکه خوب چه ویژگی هایی دارد؟

ابتدا ویژگی های کابل شبکه خوب را به طور مختصر در جدول زیر مشاهده کنید و بعد به طور مفصل، هر کدام را آنالیز می کنیم:

1. مغزی تمام مس

اصلی ترین فاکتور در مشخص کیفیت کابل شبکه، جنس هادی یا مغزی سیم های آن است. کابل های استاندارد و باکیفیت از مس خالص با خلوص بالا (CCC یا Bare Copper) ساخته می شوند. مس دارای مقاومت الکتریکی بسیار پایین، رسانایی بالا و انعطاف پذیری مناسب است که باعث می شود اطلاعات بدون افت سیگنال در مسافت های استاندارد منتقل شوند.

در مقابل، کابل های مقرون به صرفه قیمت و غیراستاندارد از مغزی آلومینیوم با روکش مس استفاده می نمایند. آلومینیوم مقاومت الکتریکی بیشتری دارد، به شدت در برابر خمیدگی شنماینده است و در جریان های PoE (انتقال برق روی کابل شبکه) به سرعت داغ شده و خطر آتش سوزی یا افت ولتاژ شدید ایجاد می نماید. کابل تمام مس انتقال داده کاملاً پایدار را تضمین نموده و در مسافت های بالای 50 متر دچار افت سرعت نمی شود.

2. روکش مقاوم و باکیفیت

روکش بیرونی کابل شبکه وظیفه محافظت از زوج سیم های داخلی در برابر آسیب های فیزیکی، رطوبت، فشار و حرارت را بر عهده دارد. در کابل های خوب و استاندارد معمولاً از دو نوع روکش اصلی استفاده می شود: PVC و LSZH. روکش PVC انعطاف پذیری بالایی دارد و برای کابل کشی های معمولی توکار یا داخل داکت مناسب است.

اما در پروژه های حساس تر و کابل کشی های ساختمانی، استفاده از روکش LSZH یک مزیت بزرگ محسوب می شود. این روکش در صورت بروز آتش سوزی، دود سمی و گازهای هالژن فراوری نمی نماید و شعله ور نمی شود. برای محیط های بیرونی نیز کابل های خوب دارای روکش دوطبقه با لایه خارجی PE هستند که در برابر اشعه نور خورشید، نفوذ آب و تغییرات دمایی مقاومند.

3. داشتن شیلد و فویل برای حذف نویز

محیط های کاری و اداری پر از امواج الکترومغناطیسی حاصل از کابل های برق، موتورهای صنعتی، دستگاه های بیسیم و لامپ های فلورسنت هستند. این امواج می توانند روی سیم های مسی نویز ایجاد نموده و باعث افت سرعت یا اختلال در شبکه شوند. کابل شبکه خوب با توجه به محل نصب، ساختار شیلدبندی مناسبی دارد.

کابل های بدون شیلد (UTP) برای محیط های خانگی و اداری کم نویز عالی هستند، اما در محیط های صنعتی یا مسیرهایی که کابل شبکه از کنار کابل برق عبور می نماید، کابل های شیلددار مانند FTP یا SFTP الزامی هستند. در کابل های SFTP، یک لایه فویل دور هر زوج سیم و یک بافت شیلد فلزی دور کل سیم ها قرار گرفته است که تداخل سیگنالی و نویزهای خارجی را به صفر می رساند.

4. قبولی در تست فلوک

معتبرترین راه برای سنجش مشخصات فنی و کیفیت واقعی کابل شبکه، گذراندن تست دستگاه تحلیل گر فلوک (Fluke Test) است. کابل های شبکه خوب و اورجینال معمولاً دارای گزارش تست فلوک چنل یا پرمننت هستند.

تست فلوک پارامترهای حیاتی کابل از جمله مقدار متراژ دقیق، پارامترهای افت سیگنال، تداخل فرکانسی بین سیم ها (NEXT و FEXT)، مقاومت الکتریکی و مقدار سرعت واقعی انتقال داده را به صورت دقیق مقدار گیری می نماید. کابل هایی که تست فلوک پرمننت را با موفقیت پاس می نمایند، خلوص مس و کیفیت ساخت بالایی دارند و خیال خریدار را از بابت عملکرد در طولانی مدت و زیر بار سنگین شبکه راحت می نمایند.

5. ضخامت استاندارد سیم ها

ضخامت سیم های مس داخلی کابل شبکه با واحد AWG سنجیده می شود. در این استاندارد، هرچه عدد AWG کمتر باشد، قطر سیم مس بیشتر است. کابل های شبکه باکیفیت و استاندارد از قطرهای مشخصی استفاده می نمایند؛ برای مثال کابل Cat6 خوب معمولاً دارای استاندارد 23AWG یا 24AWG است.

ضخامت مناسب سیم مس باعث می شود کابل در برابر کشیده شدن حین کابل کشی مقاوم باشد، افت ولتاژ در قابلیت PoE به حداقل برسد و سوکت زدن روی آن به درستی انجام شود. کابل های غیراستاندارد معمولاً سیم های بسیار نازکی دارند (مثلاً 26AWG یا بالاتر در Cat6) که باعث قطعی های ریز، افت سرعت در مسافت های کوتاه و جا نرفتن درست پین های سوکت RJ45 می شود.

6. مقدار پیچش زوج سیم ها

یکی از مهم ترین ویژگی های ساختاری کابل شبکه باکیفیت، نرخ و دقت پیچش سیم های دوتایی به دور یکدیگر است. کابل های شبکه دارای 4 زوج سیم هستند که برای خنثی سازی تداخل سیگنال های الکترومغناطیسی داخلی با گام های پیچش متفاوت تابیده شده اند.

در کابل های خوب و استاندارد، تراکم و تعداد پیچش در هر سانتی متر بسیار دقیق حساب شده است تا افت سیگنال به حداقل برسد. کابل های بی کیفیت و مقرون به صرفه قیمت پیچش های نامنظم، شل و کم تراکمی دارند که باعث می شود سیم ها در طول مسیر روی یکدیگر نویز بیندازند؛ در نتیجه حتی اگر مغزی کابل هم مس باشد، به علت تراکم پایین پیچش، سرعت انتقال داده به شدت افت نموده و نرخ خطای ارسال پکت بالا می رود.

7. وجود جدانماینده تفلونی یا پلاستیکی

در کابل های شبکه مدرن مانند Cat6 و Cat6a، یک جدانماینده چهارپر متقاطع از جنس پلاستیک یا تفلون در مرکز کابل قرار گرفته است. این جدانماینده وظیفه دارد 4 زوج سیم را کاملاً از یکدیگر مجزا نگه دارد و مانع فشار آمدن یا له شدن سیم ها روی هم در طول مسیر کابل کشی شود.

کابل های باکیفیت به یاری این جدانماینده، هندسه داخلی کابل را حتی در پیچ و خم های تند حفظ می نمایند تا فاصله فیزیکی بین زوج سیم ها ثابت بماند. این کار تداخل فرکانسی بین زوج ها (NEXT) را به شکل چشمگیری کاهش داده و پایداری پهنای باند را در طول مسافت های بالا (تا 100 متر) تضمین می نماید؛ در حالی که کابل های تقلبی معمولاً این جدانماینده مرکزی را برای کاهش هزینه حذف می نمایند.

8. پشتیبانی کامل از استاندارد PoE

امروزه بسیاری از تجهیزات شبکه مانند دوربین های مداربسته تحت شبکه، تلفن های VOIP و اکسس پوینت ها، برق مورد احتیاج خود را مستقیماً به وسیله کابل شبکه (قابلیت PoE) دریافت می نمایند. یک کابل شبکه خوب باید بتواند جریان الکتریکی را بدون افت ولتاژ شدید و فراوری گرمای زیاد عبور دهد.

در کابل های باکیفیت و استاندارد به علت خلوص بالای مس و ضخامت مناسب سیم ها، مقاومت الکتریکی بسیار پایین است؛ بنابراین توان برق بدون اتلاف انرژی به تجهیزات می رسد. در مقابل، کابل های بی کیفیت و غیر استاندارد به علت مقاومت بالا حین عبور جریان PoE به سرعت داغ شده، باعث افت ولتاژ شدید، خاموش شدن ناگهانی تجهیزات و در موارد حادتر ذوب شدن روکش و آتش سوزی می شوند.

روش های ساده برای تشخیص کابل شبکه اصلی از تقلبی

1. خواندن نوشته های روی سیم کابل (Marking)

روی روکش کابل های اصلی و استاندارد، اطلاعات فنی دقیق به صورت واضح، منظم و با فواصل یک متری چاپ شده است. این اطلاعات شامل نام برند سازنده، استاندارد کابل (مثل Cat6 UTP یا Cat6a SFTP)، نوع روکش (PVC یا LSZH)، جنس هادی (عبارت Bare Copper یا Full Copper برای کابل تمام مس) و متراژ دقیق کابل است. در کابل های تقلبی، این نوشته ها اغلب دارای غلط های املایی، چاپ کم رنگ یا نامشخص هستند و عبارات مهمی مانند نوع متریال مس یا گواهی های استاندارد روی آن ها درج نشده است.

2. تست وزن و مقدار انعطاف کابل

مس فلزی سنگین تر و انعطاف پذیرتر از آلومینیوم است؛ به همین علت، کابل تمام مس وزن به مراتب بیشتری نسبت به کابل های آلومینیومی (CCA) دارد. یک حلقه 305 متری کابل شبکه اصلی تمام مس به طور محسوس سنگین تر از نمونه تقلبی هم مقدار خود است. بعلاوه، رشته های سیم تمام مس در صورت خم کردن متوالی به نرمی حالت می گیرند و به راحتی نمی شنمایند، در حالی که سیم های آلومینیومی خشک تر بوده و پس از چند بار خم و راست شدن قطع می شوند.

3. تست داغ کردن سیم (تست آتش)

یکی از قطعی ترین روش های خانگی برای تشخیص مس واقعی از آلومینیوم با روکش مس، استفاده از حرارت مستقیم فندک است. برای این کار کافی است بخشی از روکش سیم را کنار بزنید و مغزی مسی را روی شعله مستقیم بگیرید. مس خالص در برابر حرارت مقاوم است، ذوب نمی شود و فقط رنگ آن تیره می شود. اما اگر مغزی کابل از جنس آلومینیوم باشد، به سرعت در برابر حرارت می سوزد، شنماینده شده و خاکستر می شود یا کاملاً شکل خود را از دست می دهد.

چه کابل شبکه ای برای شما مناسب تر است؟

انتخاب کابل شبکه مناسب بیش از هر چیز به نوع کاربری، متراژ کابل کشی و مقدار نویز محیط وابسته است. برای مصارف خانگی، سیستم های گیمینگ و دفاتر کوچک با نویز کم، کابل Cat6 UTP (بدون شیلد) تمام مس انتخابی مالی است که سرعت 1 گیگابیت بر ثانیه را بدون قطعی پشتیبانی می نماید. در مقابل، برای سازمان ها و شرکت ها با حجم تبادل دیتای بالا در شبکه های توکار، کابل های Cat6a UTP یا FTP برای تضمین پایداری سرعت 10 گیگابیت تا مسافت 100 متری ایده آل هستند و زیرساخت را برای آینده آماده می نمایند.

برای محیط های صنعتی، کارخانه ها و مسیرهای مشترک با کابل برق فشار قوی، استفاده از کابل های شیلددار SFTP (از رده Cat6a یا Cat7) جهت جلوگیری از تداخل الکترومغناطیسی و افت سرعت کاملاً الزامی است. در نهایت، برای دوربین های مداربسته (PoE) و کابل کشی در فضاهای بیرونی (Outdoor)، باید به سراغ کابل های پایه مس با روکش مقاوم PE یا مشکی رنگ ضد اشعه خورشید رفت تا کابل در برابر باران و آفتاب دچار پوسیدگی نشده و جریان برق را بدون افت ولتاژ تامین کند.

قیمت کابل شبکه

مشاهده منبع

کلام پایانی

شناخت مشخصات کابل شبکه خوب به شما یاری می نماید تا بدون صرف هزینه های اضافی، زیرساختی پایدار، سریع و طولانی مدت بسازید. یک کابل شبکه استاندارد با مغزی تمام مس، روکش ایمن و مقاوم، ضخامت استاندارد سیم ها و قبولی در تست فلوک، پایداری ارتباطات دیجیتال شما را تضمین می نماید. همیشه با آنالیز علائم ظاهری و شناخت احتیاج محیطی خود، کابل اصلی را از نمونه های غیراستاندارد بازار تشخیص داده و انتخابی مطمئن داشته باشید.
